电话机外线安装图(电话机外线内线插口示意图)

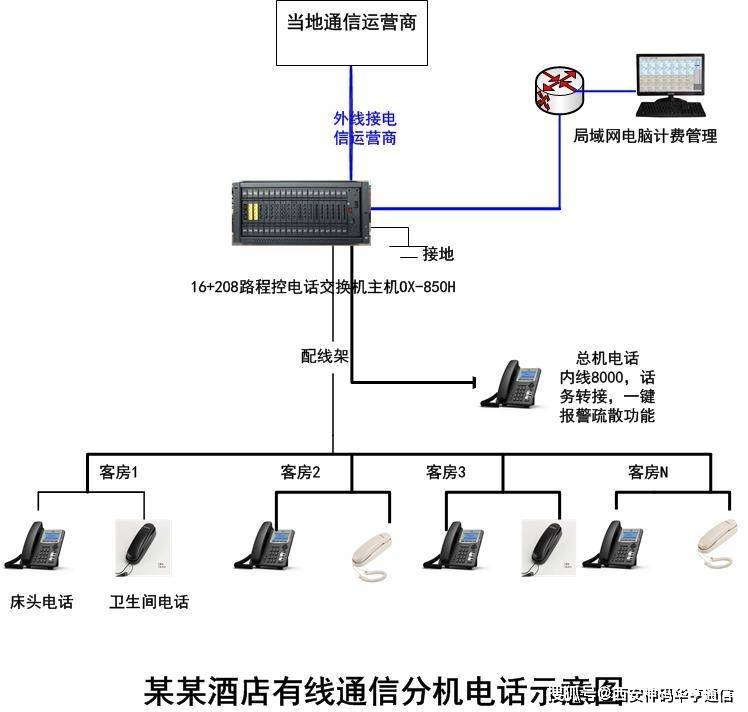

1、如图所示程控电话交换机的安装方法和步骤如下1 硬件设备安装 2 根据用户需求配置系统参数，包括分机号码分机等级和外线组，确保按照交换机端口的顺序进行设置。

2、1 硬件设备的安装2 根据用户需求，按照交换机的端口顺序，依次配置分机号码分机等级外线组。

3、1硬件设备的安装2根据用户要求，按照交换机的端口顺序，依次设置分机号码分机等级外线组。

4、如果电话宽带上网，可以要求网通公司上门安装按理他们应该送你一个语音分离器如果自己装可以把电话宽带线接到猫的前端然后，在猫的后端出口处，一网线接入电脑，还有一电话线，接电话机就可以了当然，你如果还有分机接入，也必须从这条线上并入，否则，就必须再买一个语音分离器+一根电话线。

5、1首选接受程控电话交换机布线所需的工具和材料有电话线RJ11两芯及四芯电话水晶头或者RJ45水晶头八芯和网络通用的，连接专用话机的时候需要四芯线及四芯水晶头水晶头压线钳螺丝刀测线仪等2布线完毕测试确认都通之后，打开交换机包装，检查随机物品，阅读操作手册，先简单看一下安。

6、专用话机附带五米长四芯电话线，如需延长至更远距离，需重新制作 两端水晶头内芯排列顺序相反，例如第一个水晶头黄绿红黑，则第二个为黄红绿黑4 将水晶头安装好的外线或分机线插入适当端口 连接前确保电源关闭，所有线路连接好后才能开启电源 主机电源指示灯亮表示电源正常提示。

7、电话主机转分机的方法1通过双头电话下直连电话机的分机接口和分机2通过电话程控交换机外线电话线连接第一张卡，外线电话卡从第二张卡开始，从下到上的顺序依次接入电话分机如下图，电话程控交换机。

8、这种装法，打电话进来要拨电话号码加分机号也可设置某部电话直接振铃这个根据安装的程控交换机功能决定的打出电话要拨0，然后拨电话号码，各分机独立接电话互不影响但是当一部分机在使用外线时另一部分机拨外线提示占线这种方法需要花钱，2是在分离器后直接并分机具体接线见示意图这种装法。

9、上面左边14口为4条外线，外线水晶头要做成外两芯，即14芯，接入才有信号 上面右边，即第5个端口，接功能话机控制机，要接四芯线水晶头一头1234，另一头4321 第612端口，下面的分机板上的端口都可以接分机，两芯都可以。

10、这是国威交换机，先确定安装位置，最好是挂起来分清外线接口及分机接口，把电信公司的外线接到外线接口上，办公室的电话线接到分机接口上新机电话呼入时会到第一个分机端口响，只要接起来就可以通话了。

11、在Modem安装妥之后，接下来就是电话线了 Modem 上头有两个电话线插孔，一个标示为 “LINE或WALL”，应连接到电话外线上另一个标示为“PHONE或SET”，应该用一条线将电话机接到 Modem 的“PHONE”端如下图所示Modem Line Phone 外线 接电话机 在这里也许你会遇到。

12、3安装地线一定要安装地线，以起到防雷的效果接地质量的好坏，直接影响着通话质量，同时对人员的安全起保护作用4检测外线，连接外线及分机线路 把外线接好水晶头，用能正常使用的电话测试外线，确认外线可正常使用将外线连接至交换机外线端口上，分机电话线连接至相应的分机端口上5通电。

13、电话线水晶头接法4将安装好水晶头的外线或分机线插入相应的端口位置注意连接前，电源必须处于关闭状态，所有线路连接好后再接通电源，此时主机上的电源指示灯长亮提示普通话机建议最好使用二芯线接，用多芯线接或者用多芯线引出两芯水晶头都会影响通话质量压接水晶头时，应将电话线两端压好后再插入。

14、通信电缆线按照相关颜色接线，具体如下10对电缆，线序就应该是1白蓝，2白橘，3白绿，4白棕，5白灰 6红蓝，7红橘，8红绿，9红棕，10红灰要是30对的电缆线序就是白色扎带缠绕的1白蓝，2白橘，3白绿，4白棕，5白灰 6红蓝，7红橘，8红绿，9红棕，10红灰 11黑蓝，12黑桔13黑绿。

15、拉入了多少外线就只能够打出多少不过在外线打入方面交换机有着能够进行电话的转接三方通话等功能在安有电话分机的地方称对外通话的线路室外线路，一般多用于室外与设备连接的线路的简称程控电话交换机stored program control telephone switching system简称PBX，是计算机按预先编制的程序控制接续。

16、电话机座机安装步骤如下1准备好电话线和电话机座机2将电话线的一端插入电话机座机的外线接口，另一端插入墙壁上的电话线插孔3将电话机座机的电源线插入电源插座4电话机座机会有一个电话线接口和一个水晶头接口将电话线的水晶头插入电话机座机的水晶头接口。
